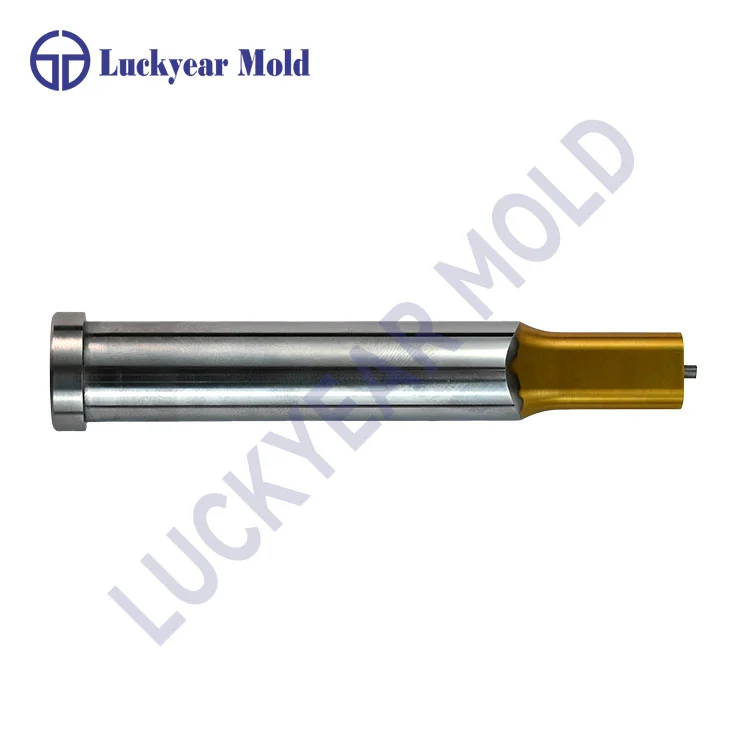

Τυχερή χρονιάΤυπικές διατρήσεις με επιστρώσειςεφιστούν την προσοχή καθώς οι βιομηχανίες κοιτάζουν πέρα από τη βασική αντοχή στη φθορά και εξετάζουν εάν οι επιφανειακές επεξεργασίες μπορούν πραγματικά να παρατείνουν τη διάρκεια ζωής του εργαλείου σε πρακτικά περιβάλλοντα παραγωγής.
Για χρόνια, η συζήτηση γύρω από επικαλυμμένα και μη επικαλυμμένα εξαρτήματα διάτρησης συνεχίστηκε στις βιομηχανίες καλουπιών ακριβείας και καλουπιών. Ορισμένες ομάδες παραγωγής αναφέρουν σημαντικές βελτιώσεις μετά την εφαρμογή επιστρώσεων, ενώ άλλες αμφισβητούν εάν οι ισχυρισμοί για «τρεις φορές μεγαλύτερη διάρκεια ζωής» αντικατοπτρίζουν τις πραγματικές συνθήκες εργασίας ή απλώς τη γλώσσα προώθησης. Η απάντηση εξαρτάται από την επιλογή υλικού, τις συνθήκες λειτουργίας, τον τύπο επίστρωσης και την ακρίβεια μηχανικής κατεργασίας.
Μια τυπική διάτρηση λειτουργεί υπό επαναλαμβανόμενη πίεση, τριβή και κρούση. Κατά τη διάρκεια των εργασιών σφράγισης, ακόμη και μια μικρή φθορά μπορεί να επηρεάσει την ακρίβεια διαστάσεων, την ποιότητα της επιφάνειας και τη σταθερότητα της παραγωγής.
Ο κύριος σκοπός μιας επίστρωσης δεν είναι να κάνει τη διάτρηση πιο δυνατή προσθέτοντας ένα παχύ εξωτερικό στρώμα. Αντίθετα, δημιουργεί μια προστατευτική επιφάνεια που μπορεί να μειώσει την τριβή, να βελτιώσει την αντίσταση κατά της τριβής και να επιβραδύνει τη ζημιά που προκαλείται από επαναλαμβανόμενη επαφή.
Οι συνήθεις επιλογές επίστρωσης που χρησιμοποιούνται στα εργαλεία ακριβείας περιλαμβάνουν:
| Τύπος επίστρωσης | Κύρια Λειτουργία | Τυπική εξέταση εφαρμογής |
|---|---|---|
| Επικάλυψη TiN | Βελτιώνει τη σκληρότητα της επιφάνειας και μειώνει την τριβή | Κατάλληλο για γενικές συνθήκες σφράγισης |
| Επικάλυψη TiCN | Παρέχει υψηλότερη αντοχή στη φθορά | Συχνά θεωρείται για σκληρότερα υλικά |
| Επίστρωση DLC | Μειώνει την τριβή και βελτιώνει την ομαλότητα της επιφάνειας | Χρησιμοποιείται όπου η χαμηλότερη τριβή είναι σημαντική |
| Επίστρωση CrN | Προσφέρει αντοχή στη διάβρωση και τη φθορά | Εφαρμόζεται σε περιβάλλοντα που απαιτούν σταθερότητα επιφάνειας |
Ωστόσο, η επίστρωση από μόνη της δεν καθορίζει τη διάρκεια ζωής. Μια κακώς επεξεργασμένη διάτρηση με ανακριβείς διαστάσεις μπορεί να παρουσιάσει πρόωρη αστοχία ακόμη και με προηγμένη επίστρωση.
Η δήλωση ότι οι τυπικές διατρήσεις με επιστρώσεις μπορούν να διαρκέσουν τρεις φορές περισσότερο από τις εκδόσεις χωρίς επίστρωση δεν είναι καθολικός κανόνας. Σε ορισμένες εφαρμογές, η βελτίωση μπορεί να φτάσει σε αυτό το επίπεδο, ενώ σε άλλες η διαφορά μπορεί να είναι μικρότερη.
Το πραγματικό αποτέλεσμα εξαρτάται από πολλούς παράγοντες:
Διαφορετικά υλικά δημιουργούν διαφορετικά επίπεδα στρες. Τα φύλλα αλουμινίου, ο ανοξείδωτος χάλυβας και ο χάλυβας υψηλής αντοχής παράγουν διαφορετικές συνθήκες τριβής και κρούσης. Μια επίστρωση που έχει καλή απόδοση σε μια εφαρμογή μπορεί να μην προσφέρει την ίδια βελτίωση σε μια άλλη.
Η σφράγιση υψηλής ταχύτητας δημιουργεί περισσότερη θερμότητα και τριβή. Κάτω από αυτές τις συνθήκες, μια επικαλυμμένη διάτρηση μπορεί να διατηρήσει την κατάσταση της επιφάνειάς της για μεγαλύτερο χρονικό διάστημα σε σύγκριση με ένα μη επεξεργασμένο εξάρτημα.
Η επιφανειακή επεξεργασία δεν μπορεί να αντισταθμίσει την κακή ακρίβεια κατεργασίας. Το σώμα διάτρησης, ο έλεγχος ανοχής, η διαδικασία θερμικής επεξεργασίας και το φινίρισμα επιφάνειας επηρεάζουν την τελική απόδοση.
Πολλά προβλήματα παραγωγής δεν προκαλούνται από την ίδια την αστοχία της επίστρωσης. Μια πιο προσεκτική ματιά στους κοινούς παράγοντες δείχνει γιατί ορισμένες διατρήσεις με επίστρωση αποδίδουν καλύτερα από άλλες.
| Συντελεστής Απόδοσης | Επίδραση στη διάρκεια ζωής του Punch |
|---|---|
| Βασική ποιότητα υλικού | Προσδιορίζει την αντοχή και την αντίσταση στην παραμόρφωση |
| Ακρίβεια μηχανικής κατεργασίας | Επηρεάζει την ακρίβεια τοποθέτησης και μειώνει το μη φυσιολογικό στρες |
| Ποιότητα Επεξεργασίας Επιφανειών | Επηρεάζει την τριβή και την αντίσταση στη φθορά |
| Παράμετροι λειτουργίας | Περιλαμβάνει την ταχύτητα, την πίεση και το υλικό σφράγισης |
| Κατάσταση Συντήρησης | Βοηθά στην ανίχνευση της πρώιμης φθοράς πριν συμβεί μεγάλη ζημιά |
Για εξαρτήματα καλουπιού ακριβείας, η συνέπεια μεταξύ των απαιτήσεων σχεδιασμού και της πραγματικής κατεργασίας είναι ιδιαίτερα σημαντική. Μικρά σφάλματα διαστάσεων μπορεί να δημιουργήσουν ανομοιόμορφη φόρτωση, προκαλώντας τοπική φθορά που μειώνει τη διάρκεια ζωής του εργαλείου.
Η σύγχρονη ανάπτυξη καλουπιών περιλαμβάνει συχνά διεθνώς αναγνωρισμένα πρότυπα, συμπεριλαμβανομένων των προδιαγραφών China GB, Japan JIS, DIN Γερμανίας και USA AISI. Αυτά τα πρότυπα συμβάλλουν στη διατήρηση της συμβατότητας και της επαναληψιμότητας σε διάφορα συστήματα εργαλείων.
Η Luckyear έχει επενδύσει σε εξοπλισμό επεξεργασίας και επιθεώρησης ακριβείας, όπως μηχανές Sodick EDM, μηχανές κοπής καλωδίων, τόρνους CNC, εξοπλισμό λείανσης, προβολείς Nikon, μικροσκόπια εργαλείων Mitutoyo 2.5D, μετρητές ύψους και εξοπλισμό δοκιμών σκληρότητας.
Αυτές οι τεχνολογίες χρησιμοποιούνται συνήθως για τον έλεγχο των κρίσιμων διαστάσεων, της ποιότητας της επιφάνειας και των απαιτήσεων σκληρότητας κατά την παραγωγή. Για τυπικά εξαρτήματα καλουπιού, τέτοιες λεπτομέρειες επηρεάζουν αν τα εξαρτήματα μπορούν να διατηρήσουν σταθερή απόδοση κατά τη διάρκεια επαναλαμβανόμενων κύκλων.
Η επιλογή μεταξύ επικαλυμμένων και μη επικαλυμμένων διατρητών δεν είναι απλώς θέμα επιλογής της πιο προηγμένης επιλογής. Η καλύτερη επιλογή εξαρτάται από τις απαιτήσεις παραγωγής.
| Στοιχείο σύγκρισης | Μη επικαλυμμένη γροθιά | Επικαλυμμένο Punch |
|---|---|---|
| Αρχικό Κόστος | Συνήθως χαμηλότερα | Συνήθως υψηλότερα λόγω πρόσθετης θεραπείας |
| Αντίσταση τριβής | Εξαρτάται κυρίως από το βασικό υλικό | Βελτιωμένο μέσω του επιφανειακού στρώματος |
| Κατάλληλες Συνθήκες Παραγωγής | Γενικές εφαρμογές | Απαιτήσεις υψηλότερης φθοράς ή μεγαλύτερου κύκλου |
| Συχνότητα Συντήρησης | Ενδέχεται να απαιτεί νωρίτερα αντικατάσταση σε απαιτητικές συνθήκες | Πιθανώς μεγαλύτερα διαστήματα αντικατάστασης |
Για απλές εργασίες σφράγισης με περιορισμένους κύκλους παραγωγής, μια μη επικαλυμμένη διάτρηση μπορεί να πληροί τις απαιτήσεις. Για επαναλαμβανόμενες εργασίες μεγάλου όγκου, η επίστρωση επιφάνειας μπορεί να γίνει μια πρακτική μέθοδος για τη μείωση του χρόνου διακοπής λειτουργίας που προκαλείται από τη συχνή αντικατάσταση εξαρτημάτων.
Η συζήτηση γύρω από τις επικαλυμμένες γροθιές απομακρύνεται από τις απλές συγκρίσεις "επικαλυμμένες έναντι μη επικαλυμμένες". Τώρα δίνεται περισσότερη προσοχή στον τρόπο αλληλεπίδρασης των υλικών, των διεργασιών μηχανικής κατεργασίας, των επιφανειακών επεξεργασιών και των συνθηκών εργασίας.
Μια επίστρωση μπορεί να παρατείνει τη διάρκεια ζωής του εργαλείου, αλλά η βελτίωση εξαρτάται από το αν η πλήρης διαδικασία κατασκευής υποστηρίζει αξιόπιστη απόδοση. Η ιδέα της τριπλάσιας διάρκειας ζωής θα πρέπει επομένως να αξιολογηθεί μέσω πραγματικών δεδομένων εφαρμογών αντί να αντιμετωπίζεται ως σταθερός αριθμός.
Καθώς τα εργαλεία ακριβείας συνεχίζουν να αναπτύσσονται,Τυπικές διατρήσεις με επιστρώσειςπαραμένουν μια σημαντική επιλογή για τη βελτίωση της αντοχής στη φθορά και της σταθερότητας της παραγωγής. Η Luckyear Precision Mold Parts Co., Ltd. συνεχίζει να εστιάζει σε εξαρτήματα ακριβείας και προσαρμοσμένα εξαρτήματα καλουπιού, συνδυάζοντας την εμπειρία κατασκευής και τον έλεγχο επιθεώρησης για την υποστήριξη διαφορετικών απαιτήσεων εργαλείων.
