Στον κόσμο της σφράγισης και της χύτευσης, η διάτρηση είναι ένα από τα πιο κρίσιμα αλλά συχνά παραβλέπονται εξαρτήματα. Καθώς το τμήμα που έρχεται σε άμεση επαφή με το υλικό για να το χωρίσει ή να το παραμορφώσει πλαστικά, τοτυπική διάτρηση καλουπιούΗ απόδοση του καθορίζει άμεσα την ποιότητα του προϊόντος, την αποδοτικότητα της παραγωγής και το κόστος εργαλείων. Είτε εκτελείτε μια γραμμή σφράγισης υψηλής ταχύτητας είτε μια λειτουργία διαμόρφωσης ακριβείας, η κατανόηση των πρακτικών πτυχών των τυπικών διατρήσεων—από την επιλογή υλικού έως την πειθαρχία συντήρησης—είναι απαραίτητη για τη βελτιστοποίηση της διαδικασίας παραγωγής σας.
Μια τυπική διάτρηση καλουπιού, επίσης γνωστή ως καρφίτσα διάτρησης, διάτρηση σφράγισης ή απλά διάτρηση, είναι ένα μεταλλικό εξάρτημα εγκατεστημένο σε μια μήτρα σφράγισης που εκτελεί εργασίες συνεχούς διάτρησης, τυφώματος ή διαμόρφωσης. Λειτουργεί σε συνδυασμό με μια μήτρα για τον διαχωρισμό ή τη διαμόρφωση του υλικού του τεμαχίου στο επιθυμητό προϊόν ή ημικατεργασμένο μέρος.
Οι τυπικές διατρήσεις διατίθενται σε διάφορες διαμορφώσεις για να ταιριάζουν σε διαφορετικές εφαρμογές. Οι συνήθεις τύποι περιλαμβάνουν τυπικές γροθιές τύπου Τ, τυπικές γροθιές τύπου Β, γροθιές καθοδηγούμενες, γροθιές δευτερεύουσας μήτρας και διατρήσεις διαμόρφωσης. Αυτό που κάνει ένα punch "πρότυπο" είναι ότι οι διαστάσεις και οι προδιαγραφές του συμμορφώνονται με καθιερωμένα διεθνή πρότυπα όπως ISO, DIN, JIS, HASCO, DME ή MISUMI, διασφαλίζοντας εναλλαξιμότητα και προβλέψιμη απόδοση.
Η επιλογή του υλικού διάτρησης επηρεάζει άμεσα τη διάρκεια ζωής του εργαλείου, την αντοχή στη φθορά και το κόστος. Εδώ είναι τα πιο ευρέως χρησιμοποιούμενα υλικά:
| Υλικό | Βασικές Ιδιότητες | Τυπική Εφαρμογή |
|---|---|---|
| Χάλυβας εργαλείων κραμάτων | Καλή αντοχή στη φθορά, οικονομικά αποδοτική | Γενική στάμπα, υλικά χαμηλής έως μέσης αντοχής |
| Χάλυβας υψηλής ταχύτητας | Υψηλή σκληρότητα, αντοχή στη θερμότητα, ιδανικό για σφράγιση υψηλής ταχύτητας | Παραγωγή υψηλής ταχύτητας, λεπτότερα υλικά |
| Καρβίδιο βολφραμίου | Εξαιρετικά υψηλή σκληρότητα, εξαιρετική αντοχή στη φθορά | Παραγωγή μεγάλου όγκου, λειαντικά υλικά, βαριά κρουστικά φορτία |
| Χάλυβες Μεταλλουργίας Σκόνης | Ομοιόμορφη δομή, ανώτερη σκληρότητα και αντοχή στη φθορά | Απαιτητικές εφαρμογές, μακροχρόνια παραγωγή |
Για να παραταθεί η διάρκεια ζωής της διάτρησης, εφαρμόζονται συχνά επιφανειακές επεξεργασίες:

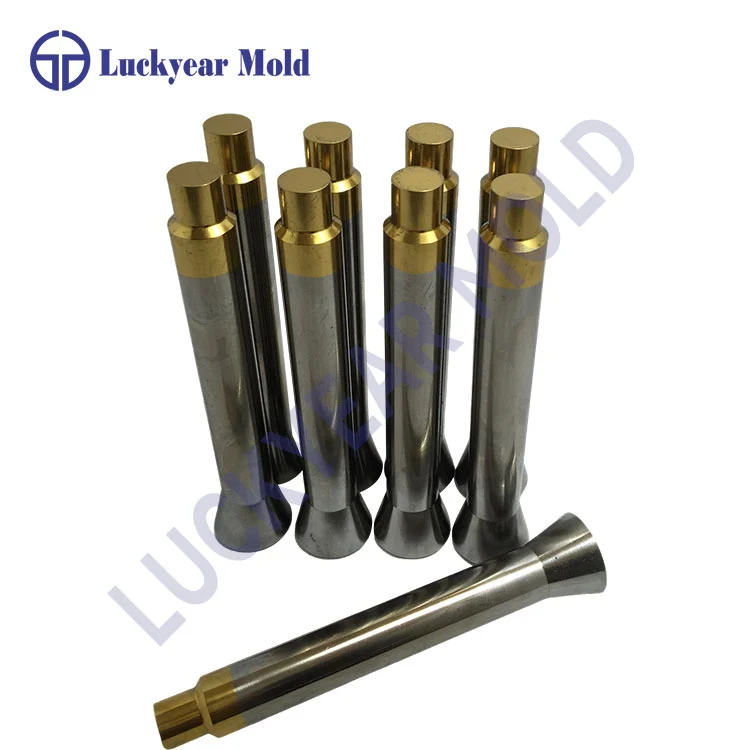

TiN – Χρυσόχρωμο, παρέχει εξαιρετική αντοχή στη φθοράΟι τυπικές διατρήσεις κατασκευάζονται με αυστηρές ανοχές. Μια τυπική διάτρηση ποιότητας επιτυγχάνει συνήθως:
Ανοχή διαμέτρου: ±0,001mm έως ±0,002mm
Ομόκεντρο: Μέσα σε 0,002 mm
Στρογγυλότητα: Μέσα σε 0,003 mm
Τραχύτητα επιφάνειας: Ra 0,04 έως Ra 0,4
Η επιλογή πρέπει να βασίζεται στις συγκεκριμένες απαιτήσεις της αίτησής σας. Εξετάστε αυτούς τους παράγοντες:
Το υλικό διάτρησης πρέπει να ταιριάζει με το υλικό του τεμαχίου εργασίας. Για μαλακά υλικά όπως το αλουμίνιο ή ο μαλακός χάλυβας, μπορεί να αρκεί κράμα χάλυβα εργαλείων. Για ανοξείδωτο χάλυβα ή κράματα υψηλής αντοχής, συνιστάται χάλυβας υψηλής ταχύτητας ή καρβίδιο.
Οι τυπικές διατρήσεις θα πρέπει να συμμορφώνονται με τα αναγνωρισμένα πρότυπα εναλλαξιμότητας:
ISO 8020 – Διεθνές πρότυπο για γροθιέςΠροσέξτε τη διάμετρο του τμήματος εργασίας, τις διαστάσεις του τμήματος εγκατάστασης και το συνολικό μήκος. Αυτά πρέπει να ταιριάζουν με τις προδιαγραφές του σετ καλουπιών σας.
Η προσαρμογή μεταξύ της διάτρησης και της μήτρας είναι καθοριστικός παράγοντας για την ποιότητα σφράγισης. Το κατάλληλο διάκενο εξασφαλίζει καθαρή διάτμηση, ελαχιστοποιεί το σχηματισμό γρέζιων και παρατείνει τη διάρκεια ζωής του εργαλείου.
| Εκτελωνισμός | Αποτέλεσμα |
|---|---|
| Πολύ μεγάλο | Βαριά γρέζια, τραχιά κομμένα άκρα, παραμόρφωση υλικού |
| Πολύ μικρό | Υπερβολική φθορά του εργαλείου, αυξημένη χωρητικότητα, κίνδυνος θραύσης με διάτρηση |
| Αριστος | Καθαρό κούρεμα, ελάχιστα γρέζια, ισορροπημένη διάρκεια ζωής του εργαλείου |
Γενικά, η διάμετρος της διάτρησης πρέπει να είναι ελαφρώς μικρότερη από το άνοιγμα της μήτρας για να επιτρέπεται το σωστό διάκενο. Η επίτευξη και η διατήρηση αυτής της εφαρμογής απαιτεί ακριβή κατασκευή και τακτική παρακολούθηση.
Η σωστή εγκατάσταση διασφαλίζει ότι η διάτρηση λειτουργεί όπως έχει σχεδιαστεί:
Επαληθεύστε την ευθυγράμμιση: Βεβαιωθείτε ότι η διάτρηση και η μήτρα είναι ομόκεντρα για να αποφύγετε την πλευρική φόρτιση.
Ελέγξτε τη συγκράτηση: Χρησιμοποιήστε το σωστό συγκρατητήρα και βεβαιωθείτε ότι η διάτρηση είναι καλά στερεωμένη.
Επιβεβαιώστε το διάκενο: Επαληθεύστε ότι το διάκενο από τη διάτρηση έως το καλούπι είναι εντός του καθορισμένου εύρους.
Ελέγξτε τη λίπανση: Εφαρμόστε κατάλληλο λιπαντικό για να μειώσετε την τριβή και τη συσσώρευση θερμότητας.
Οι διατρήσεις αποτυγχάνουν κυρίως μέσω δύο μηχανισμών: φθοράς και θραύσης.
| Λειτουργία αποτυχίας | Σημάδια | Πρόληψη |
|---|---|---|
| Φθορά / στρογγυλοποίηση άκρων | Αυξημένα γρέζια, μειωμένη διάτμηση επιφάνειας, αυξανόμενη χωρητικότητα | Τακτικός έλεγχος, έγκαιρο εκ νέου ακόνισμα |
| Κάταγμα / θραύση | Ξαφνική αστοχία, ορατές ρωγμές | Αποφύγετε την υπερφόρτωση, διατηρήστε τη σωστή απόσταση, χρησιμοποιήστε το σωστό υλικό |
| Παραμόρφωση / κάμψη | Μόνιμη παραμόρφωση | Μειώστε την χωρητικότητα. εξασφαλίστε τη σωστή σκληρότητα του υλικού |
Ένα από τα πιο συνηθισμένα λάθη στη συντήρηση της διάτρησης είναι η αναμονή μέχρι τα μέρη να εμφανίσουν ορατά γρέζια πριν αναλάβετε δράση. Μέχρι να φαίνονται τα γρέζια, η άκρη της διάτρησης έχει ήδη αναπτύξει μια σημαντική ακτίνα και η ζημιά συσσωρεύεται για ώρες.
Σκεφτείτε αυτό το πραγματικό σενάριο: Εάν αφαιρέσετε μια διάτρηση για εκ νέου ακόνισμα με ελάχιστη φθορά, η αφαίρεση είναι μικρή. Αλλά αν περιμένετε μέχρι να σας αναγκάσουν τα γρέζια να ενεργήσετε, η φθορά μπορεί να έχει γίνει πολύ πιο σημαντική. Ο καθαρισμός αυτής της άκρης καταναλώνει πολύ μεγαλύτερη διάρκεια ζωής του εργαλείου σε έναν μόνο κύκλο αντίδρασης από ό,τι θα είχε χαθεί μέσω της προληπτικής συντήρησης.
| Συχνότητα | Εργο |
|---|---|
| Μετά από κάθε τρέξιμο | Καθαρίστε την επιφάνεια της διάτρησης. αφαιρέστε τα υπολείμματα και τα υπολείμματα λιπαντικού |
| Καθημερινά | Επιθεωρήστε για ορατή φθορά, στρογγυλοποίηση άκρων ή ρωγμές |
| Ανά μέτρηση κύκλου | Ακονίστε ξανά με βάση τον αριθμό των εγκεφαλικών επεισοδίων |
| Όσο χρειάζεται | Deburr; εφαρμόστε λιπαντικό? επαληθεύστε τις διαστάσεις |
Οι μικρές διατρήσεις θα πρέπει να επιθεωρούνται πιο συχνά λόγω της υψηλότερης επιφανειακής πίεσης και της ταχύτερης συσσώρευσης θερμότητας. Μεγαλύτερες γροθιές μπορεί να επεκταθούν σε μεγαλύτερα διαστήματα υπό ελεγχόμενες συνθήκες.
Ορατό στρογγυλοποίηση άκρων
Αύξηση της απαιτούμενης χωρητικότητας από την αρχική τιμή
Μειωμένο ποσοστό διατμημένης επιφάνειας στα σταμπωτά μέρη
Εξαρτήματα που παρουσιάζουν ασυνεπή ποιότητα ή μετατόπιση διαστάσεων
Οι τυπικές διατρήσεις καλουπιού χρησιμοποιούνται σχεδόν σε όλους τους κατασκευαστικούς τομείς:
| Βιομηχανία | Εφαρμογή |
|---|---|
| Αυτοκίνητο | Σφράγιση πάνελ αμαξώματος, εξαρτήματα πλαισίου, εξαρτήματα επένδυσης |
| Ηλεκτρονική | Διάτρηση ακροδεκτών συνδετήρων, πλαισίων ηλεκτροδίων, δοχείων θωράκισης |
| Ιατρικός | Διαμόρφωση χειρουργικών εργαλείων, περιβλήματα συσκευών |
| Αεροδιαστημική | Σφράγιση ακριβείας των δομικών στοιχείων |
| Καταναλωτικά αγαθά | Πίνακες συσκευών, εξαρτήματα συσκευασίας, υλικό |
| Κατασκευή καλουπιών | Συστατικά καλουπιού έγχυσης πλαστικού, εξαρτήματα χύτευσης |
Η πρακτική αξία μιας τυπικής διάτρησης καλουπιού υπερβαίνει την τιμή αγοράς της. Λάβετε υπόψη αυτούς τους παράγοντες κόστους:
Αρχικό κόστος: Τα υλικά ανώτερης ποιότητας έχουν υψηλότερο αρχικό κόστος αλλά μεγαλύτερη διάρκεια ζωής.Το οικονομικό γλυκό σημείο δεν είναι απαραίτητα το φθηνότερο γροθιά, ούτε το πιο ακριβό - είναι αυτό που προσφέρει το χαμηλότερο συνολικό κόστος ανά στάμπο εξάρτημα σε όλο τον κύκλο ζωής του.
Οτυπική διάτρηση καλουπιούμπορεί να είναι ένα μικρό συστατικό στη διαδικασία σφράγισης, αλλά ο αντίκτυπός του στην παραγωγικότητα, την ποιότητα και το κόστος είναι τεράστιος. Η πρακτική επιτυχία ξεκινά με την επιλογή του σωστού υλικού και διαμόρφωσης για την εφαρμογή σας, συνεχίζεται μέσω της σωστής εγκατάστασης και διαχείρισης του ελεύθερου χώρου και καταλήγει στην πειθαρχημένη συντήρηση—χωρίς να περιμένεις για ορατή αστοχία, αλλά με βάση τη μετρημένη φθορά και τον αριθμό κύκλων. Όταν προσεγγίζετε τις γροθιές σας με τη νοοτροπία ενός μηχανικού διεργασιών, εστιάζοντας στη γεωμετρία, την επιστήμη των υλικών και τη φυσική φθοράς, μετατρέπετε ένα αναλώσιμο εξάρτημα σε ένα αξιόπιστο στοιχείο παραγωγής.
