Τυπικές ακίδες εξαγωγήςείναι θεμελιώδη στοιχεία στα συστήματα χύτευσης με έγχυση, υπεύθυνα για την ακριβή και επαναλαμβανόμενη εκτίναξη των χυτευμένων εξαρτημάτων από την κοιλότητα του καλουπιού. Αυτό το άρθρο παρέχει μια δομημένη και τεχνική εξερεύνηση των τυπικών ακίδων εξαγωγής, εστιάζοντας σε πρότυπα διαστάσεων, προδιαγραφές υλικού, λειτουργικές αρχές, σενάρια εφαρμογών και προκλήσεις που αναγνωρίζονται από τον κλάδο. Ο στόχος είναι να διευκρινιστεί πώς λειτουργούν αυτά τα εξαρτήματα στα σύγχρονα σχέδια καλουπιών, ενώ αντιμετωπίζονται κοινά τεχνικά ερωτήματα που τίθενται από μηχανικούς εργαλείων, σχεδιαστές καλουπιών και ειδικούς προμηθειών.

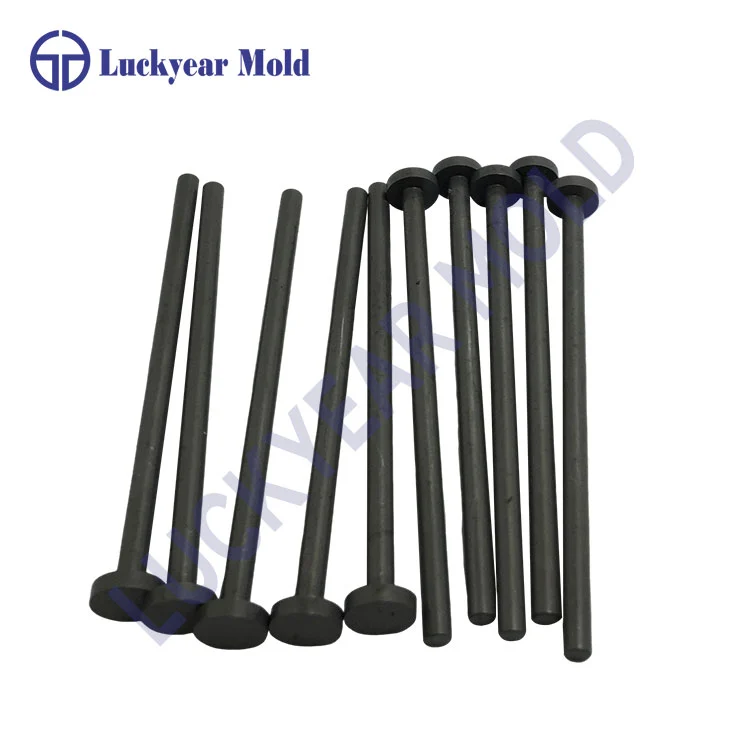

Οι τυπικοί πείροι εξαγωγής είναι κυλινδρικά εξαρτήματα σχεδιασμένα με ακρίβεια και τοποθετούνται σε καλούπια έγχυσης για να ωθούν μηχανικά τα χυτευμένα μέρη έξω από την κοιλότητα μετά το στάδιο ψύξης. Ο πρωταρχικός τους ρόλος είναι να διασφαλίζουν συνεπή ξεκαλούπωμα χωρίς παραμόρφωση, ζημιά στην επιφάνεια ή διακοπή της παραγωγής. Αυτές οι ακίδες λειτουργούν εντός του συστήματος εκτίναξης, συγχρονίζονται με τις πλάκες εκτίναξης και τις ακίδες επιστροφής για να διατηρούν τη σταθερότητα του κύκλου.
Σε περιβάλλοντα παραγωγής μεγάλου όγκου, η αξιοπιστία των Standard Pins Ejector επηρεάζει άμεσα τη μακροζωία του καλουπιού και την απόδοση παραγωγής. Η ακατάλληλη επιλογή ή η ασυνέπεια των διαστάσεων μπορεί να οδηγήσει σε ανομοιόμορφη δύναμη εκτίναξης, κόλλημα εξαρτημάτων ή πρόωρη φθορά του καλουπιού. Ως εκ τούτου, οι Standard Ejector Pins παράγονται σύμφωνα με διεθνώς αναγνωρισμένα πρότυπα όπως DIN, JIS και ISO, διασφαλίζοντας εναλλαξιμότητα και προβλέψιμη απόδοση.
Αυτό το άρθρο επικεντρώνεται στον τρόπο με τον οποίο σχεδιάζονται, καθορίζονται και εφαρμόζονται οι τυπικές ακίδες εξαγωγής σε διάφορα σενάρια χύτευσης, δίνοντας έμφαση στην τεχνική σαφήνεια και όχι στη γλώσσα προώθησης.
Η απόδοση των τυπικών ακίδων εξαγωγής εξαρτάται σε μεγάλο βαθμό από την ακρίβεια διαστάσεων, τη σύνθεση του υλικού και την ακεραιότητα της επιφάνειας. Αυτές οι παράμετροι ελέγχονται αυστηρά κατά την κατασκευή για να ανταποκριθούν στις λειτουργικές απαιτήσεις των σύγχρονων μηχανών χύτευσης με έγχυση.
| Παράμετρος | Τυπικό εύρος | Τεχνικές Σημειώσεις |
|---|---|---|
| Διάμετρος | Ø1,0 mm – Ø25,0 mm | Τρίψιμο ακριβείας για διατήρηση ευθύτητας και εφαρμογής |
| Μήκος | Έως 1000 χλστ | Προσαρμοσμένα μήκη διαθέσιμα με βάση το βάθος καλουπιού |
| Υλικό | SKD61 / H13 / SKH51 | Επιλεγμένο για σκληρότητα, σκληρότητα και αντοχή στη θερμότητα |
| Σκληρότητα | HRC 58–62 | Εξασφαλίζει αντοχή στη φθορά και την παραμόρφωση |
| Φινίρισμα Επιφανείας | Ra ≤ 0,2 μm | Μειώνει την τριβή και το θόρυβο κατά τη λειτουργία |
| Κατεργασία με θερμοκρασία | Σκλήρυνση υπό κενό | Βελτιώνει τη σταθερότητα των διαστάσεων |
Οι διαδικασίες κατασκευής περιλαμβάνουν τυπικά στροφή CNC, λείανση χωρίς κέντρο, θερμική επεξεργασία υπό κενό και προαιρετικές επιστρώσεις επιφανειών όπως TiN ή DLC. Αυτές οι διαδικασίες επιλέγονται για να εξισορροπούν τη σκληρότητα με την σκληρότητα του πυρήνα, αποτρέποντας την εύθραυστη αστοχία κάτω από επαναλαμβανόμενους κύκλους φορτίου.
Οι τυπικοί πείροι εκτοξευτήρα εφαρμόζονται σε ένα ευρύ φάσμα εργασιών χύτευσης με έγχυση, συμπεριλαμβανομένων εξαρτημάτων αυτοκινήτων, περιβλημάτων ηλεκτρονικών ειδών ευρείας κατανάλωσης, ιατρικών αναλώσιμων και βιομηχανικών πλαστικών εξαρτημάτων. Η τοποθέτησή τους και η ποσότητα τους καθορίζονται κατά τον σχεδιασμό του καλουπιού, με βάση τη γεωμετρία του εξαρτήματος, το πάχος του τοιχώματος και τη συμπεριφορά συρρίκνωσης του υλικού.
Τα ζητήματα απόδοσης περιλαμβάνουν την ακρίβεια ευθυγράμμισης, τις συνθήκες λίπανσης και τη θερμική διαστολή. Σε περιβάλλοντα χύτευσης υψηλής θερμοκρασίας, η επιλογή υλικού γίνεται κρίσιμη για την αποφυγή μαλάκυνσης ή κάμψης. Για λειαντικά ή γεμισμένα με γυαλί πλαστικά, οι επεξεργασμένες επιφανειακές ακίδες εκτίναξης συχνά καθορίζονται για την ελαχιστοποίηση της φθοράς.
Συνιστώνται τακτικά προγράμματα επιθεώρησης και αντικατάστασης, καθώς ακόμη και μικρές ζημιές στην επιφάνεια μπορούν να μεταφέρουν ελαττώματα σε καλουπωμένα μέρη. Η τυποποίηση επιτρέπει στις ομάδες συντήρησης να αντικαθιστούν τις φθαρμένες ακίδες χωρίς εκτεταμένη επανακατεργασία, μειώνοντας τον χρόνο διακοπής λειτουργίας.
Πώς επιλέγονται οι τυπικοί ακροδέκτες εξαγωγής για ένα συγκεκριμένο σχέδιο καλουπιού;
Η επιλογή βασίζεται στη διάταξη της κοιλότητας, την απαιτούμενη δύναμη εκτίναξης, τον τύπο υλικού και τη θερμοκρασία λειτουργίας του καλουπιού. Οι μηχανικοί υπολογίζουν τη διάμετρο και την ποσότητα της ακίδας για να κατανεμηθεί ομοιόμορφα η δύναμη και να αποφευχθεί η παραμόρφωση του εξαρτήματος.
Πώς επηρεάζει το φινίρισμα της επιφάνειας την απόδοση της ακίδας εκτίναξης;
Ένα λεπτότερο φινίρισμα επιφάνειας μειώνει την τριβή μεταξύ του πείρου και της πλάκας του καλουπιού, ελαχιστοποιώντας τη φθορά και αποτρέποντας το κόλλημα. Αυτό συμβάλλει άμεσα σε ομαλότερους κύκλους εκτόξευσης και μεγαλύτερη διάρκεια ζωής.
Πόσο συχνά πρέπει να αντικαθίστανται οι τυπικοί ακροδέκτες εξαγωγής;
Τα διαστήματα αντικατάστασης εξαρτώνται από τον όγκο παραγωγής, τη λειαντικότητα του υλικού και τις πρακτικές συντήρησης. Ο οπτικός έλεγχος για σημάδια φθοράς, κάμψης ή αποχρωματισμού χρησιμοποιείται συνήθως για τον προσδιορισμό της δυνατότητας συντήρησης.
Από τη σκοπιά του κλάδου, οι μελλοντικές τάσεις ανάπτυξης των Standard Ejector Pins επικεντρώνονται σε προηγμένες επιστρώσεις, υλικά υψηλότερης αντοχής στην κόπωση και αυστηρότερες ανοχές διαστάσεων για την υποστήριξη ολοένα και πιο περίπλοκων σχεδίων καλουπιών και αυτοματοποιημένων γραμμών παραγωγής.
Ως αναγνωρισμένος συμμετέχων στην αλυσίδα εφοδιασμού εξαρτημάτων εργαλείων,Τυχερή χρονιάπαρέχει Standard Ejector Pins που κατασκευάζονται σύμφωνα με τα διεθνή πρότυπα, υποστηρίζοντας σταθερή ποιότητα και αξιοπιστία εφαρμογής σε διάφορες απαιτήσεις χύτευσης.
Για περισσότερες τεχνικές λεπτομέρειες, προσαρμοσμένες προδιαγραφές ή υποστήριξη προμηθειών σχετικά με τους Standard Ejector Pins,επικοινωνήστε μαζί μαςνα συνεργαστεί με μια ειδική τεχνική ομάδα για βοήθεια προσανατολισμένη στις εφαρμογές.
